Hidrauliskā rullīšu presēšanas iekārta

Modelis: TOB-HP-300PTC
Ruļļa izmērs: diametrs 210 x 330 mm (diametrs x veltņa platums)
Efektīvais platums: 300 mm
Mašīnas ātrums; 2-8r/min
Mašīnas efektivitāte; 5m/min

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

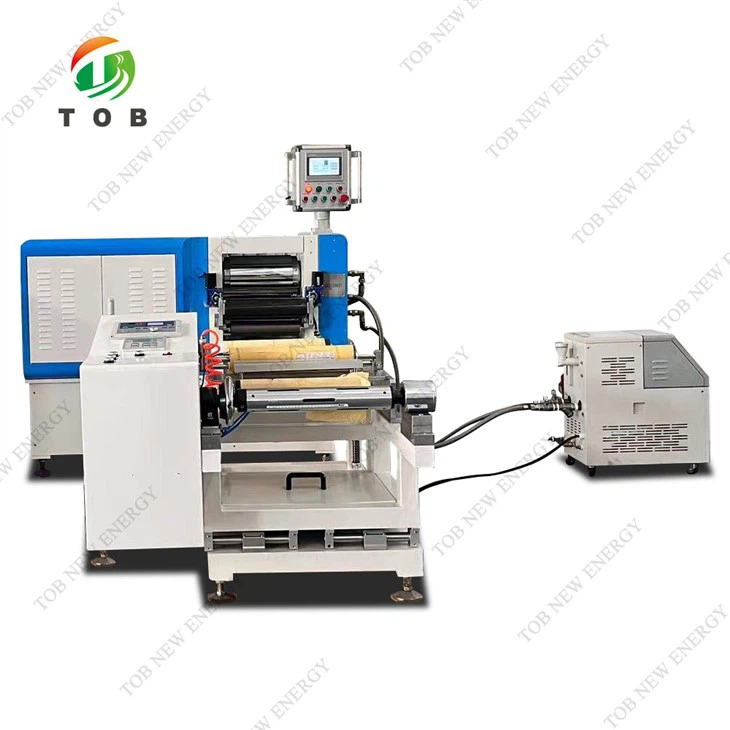

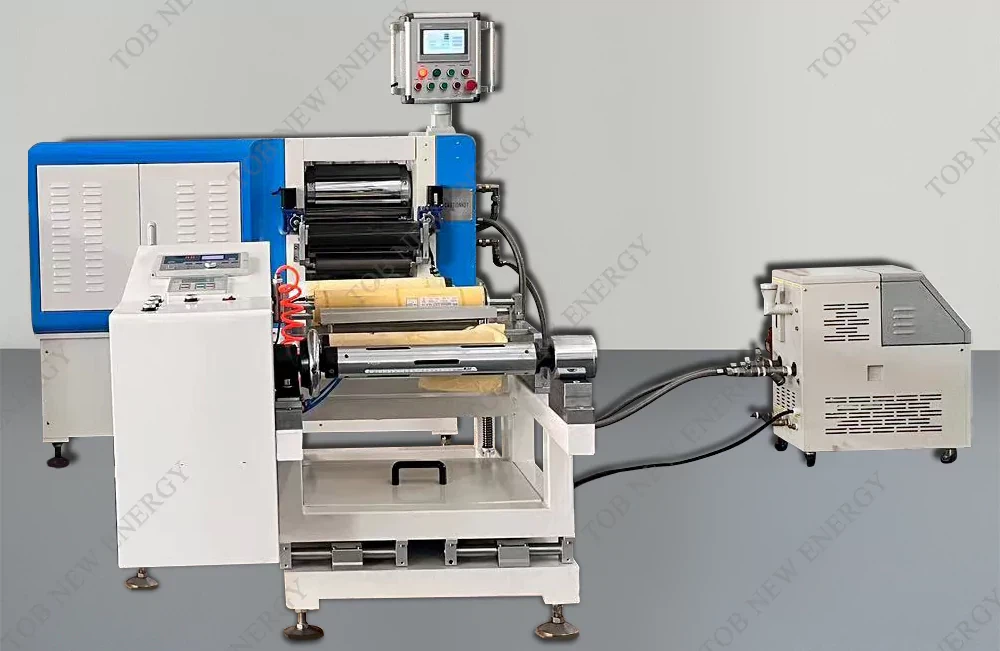

Hidrauliskā rullīšu presēšanas iekārta ar 300 mm kalendāra platumu akumulatora elektrodu velmēšanai

Produkta video

Specifikācija

Šī nepārtrauktā automātiskā kalandrēšanas iekārta ir piemērota akumulatoru ražošanas līnijai rūpnīcā. Tas sastāv no lieta tērauda portāla, veltņa, mainīgas frekvences motora reduktora, gāzes-šķidruma spiediena sistēmas, spraugu regulēšanas sistēmas, elektriskās vadības sistēmas, barošanas aizsardzības paneļa.

Tas galvenokārt kalpo elektroda aktīvā materiāla blīvuma palielināšanai litija jonu akumulatoru pētījumos pēc pārklājuma. Šī iekārta izmanto servo regulēšanas rites atstarpi, un lineāro ātrumu regulē Frekvences pārveidotājs, lai panāktu pakāpenisku ātruma regulēšanu.

Kalandrēšanas mašīna

Modelis	TOB-HP-300PTC
Ruļļa izmērs	Diametrs 210 x 330 mm (diametrs x veltņa platums)
Efektīvais platums	300 mm
Mašīnas ātrums	2-8r/min
Mašīnas efektivitāte	5m/min
Elektrodu viendabīgums	±0,002 mm (lietotāja garantija)
Elektrodu biezuma viendabīgums pēc velmēšanas	Mazāks vai vienāds ar ±0,002 mm, ievērojot nosacījumu, ka tiek nodrošināts pārklājuma viendabīgums, Spiediena veltņa izkārtojums: augšējais un lejupējais horizontālais izkārtojums
Mašīnas izskats	Dators pelēks, zils, Instalējiet 2 ciparnīcas indikatoru. Uzstādīšanas aizsargierīce, Krāsota brīdinājuma krāsa
Gultnis	Speciāls gultnis rullīšu presēšanai
eļļošana	3# litija bāzes smērviela
Kalendāra modelis	Hidrauliskā prese
Rullīšu materiāls	9Cr3Mo sērija Augsti leģēts auksti velmēts tērauds
Virsmas cietība	Augšējais HRC66
Rūdīta slāņa dziļums	22-26mm
rullīša pārklāts hroms	Lielāks vai vienāds ar 0,18 mm
Takas lēciens no veltņa	Mazāks vai vienāds ar ±0.001mm
Ruļļa virsmas raupjums	Mazāks vai vienāds ar ±0,02 mm
Atstarpes regulēšana starp diviem veltņiem	Izmantojot cilvēka un mašīnas saskarnes regulēšanu, lai mainītu eļļas spiedienu. Ruļļa kustības vērtība tiek parādīta cilvēka un mašīnas saskarnes ekrānā, cilvēka un mašīnas saskarnes ievades regulēšana, lai mainītu veltņa atstarpi, servo displejs tiek pielāgots.
Rullīšu spraugas regulēšanas diapazons	0-2mm
Rullīšu piedziņa	Cikloīds reduktors
galvenā motora jauda	0,75 kw (380 V 50 Hz/60 Hz)
Spiediena metode	Elektriskais hidrauliskais sūknis
Hidrauliskā cilindra specifikācijas	Cilindra diametrs 73mm, gājiens 15mm
Gaisa spiediens	{{0}},5 Mpa-0,7 Mpa (Eļļas un ūdens noņemšana) apjomi: 0,04 M3/min
Maksimālais darba spiediens	Apmēram 40T
Galvenās mašīnas svars	Apmēram 1,2 tonnas

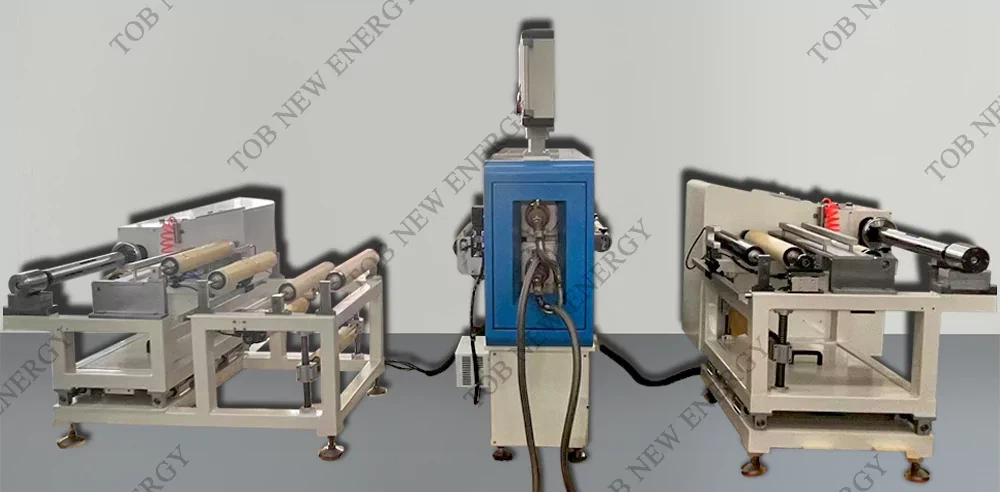

Attīšanas ierīce

Attīšanas vārpsta	Ar vadības vārsta gaisa vārpstu, Pneimatiskā pistoles konfigurēšana, izmērs 3 collas * 350 mm
Elektrodu spriegojuma kontrole	Magnētiskā pulvera bremze, apgriezienu attālums 25N.m
Sprieguma regulēšanas diapazons	0-25 kg
Korekcijas kontrole	Fotoelektriskās korekcijas iekārta Kontrollera precizitāte Mazāka vai vienāda ar ±5N
Vadītā vadība	Lineārā gultņa vadotne
Kopējais kustības garums	±50 mm
svars	Apmēram 80 kg

Tinuma ierīce

Funkcija	Ritinātā elektroda uztīšana
Tinuma ass	Ar vadības vārsta gaisa vārpstu, Pneimatiskā pistoles konfigurēšana, Izmērs 3 collas * 350 mm
Elektrodu spriegojuma kontrole	Magnētiskā pulvera bremze, apgriezienu attālums 25N.m
Sprieguma regulēšanas diapazons	0-200N
Korekcijas kontrole	Fotoelektriskās korekcijas iekārta
Korekcijas precizitāte	±0,2 mm
Vadītā vadība	Lineārā gultņa vadotne
Kopējais kustības garums	±50 mm
Braukt	Izbrauciet spoli caur motora reduktoru un magnētisko pulvera sajūgu
Svars	Apmēram 80 kg

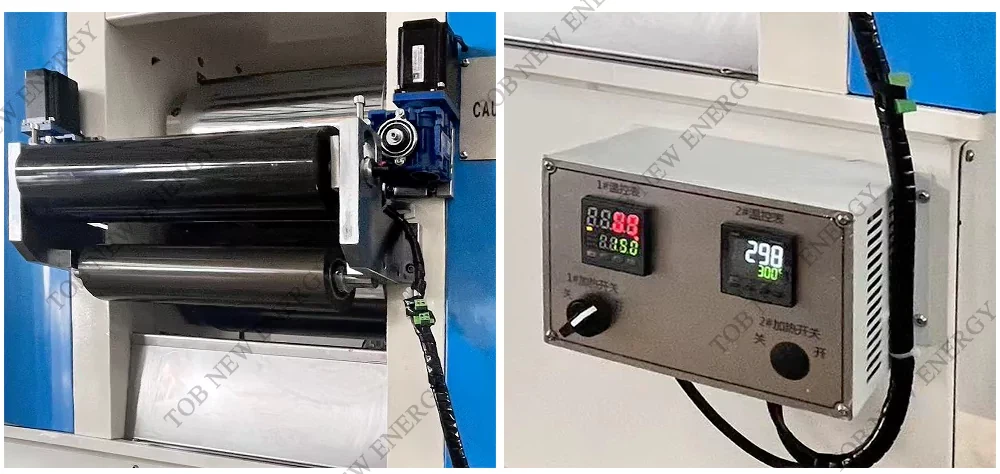

Apkures funkcija

Lieta	Tehniskie parametri
Apkure	Omron temperatūras regulatoru, cietvielu releju un K tipa termopāri izmanto, lai izveidotu slēgtas cilpas vadības apkures sistēmu
Sildīšanas jauda	1,6 KW*2 (augšējais un apakšējais veltnis)
Apkures temperatūra	Max 130 grādi, ar precizitāti±2 grādi

Vairāksērijas TOB-HP-300 modeļiem

Modelis	Funkcija
TOB-HP-300P	Tikai kalandrēšanas iekārta.
TOB-HP-300PT	Kalandrēšanas iekārta ar sildīšanu līdz 130 grādiem.
TOB-HP-300PC	Kalandrēšanas iekārta ar uztīšanas un pārtīšanas iekārtu.
TOB-HP-300PTC	Kalandrēšanas iekārta ar uztīšanas un attīšanas ierīci un uzsildīšanu līdz 130 grādiem.
