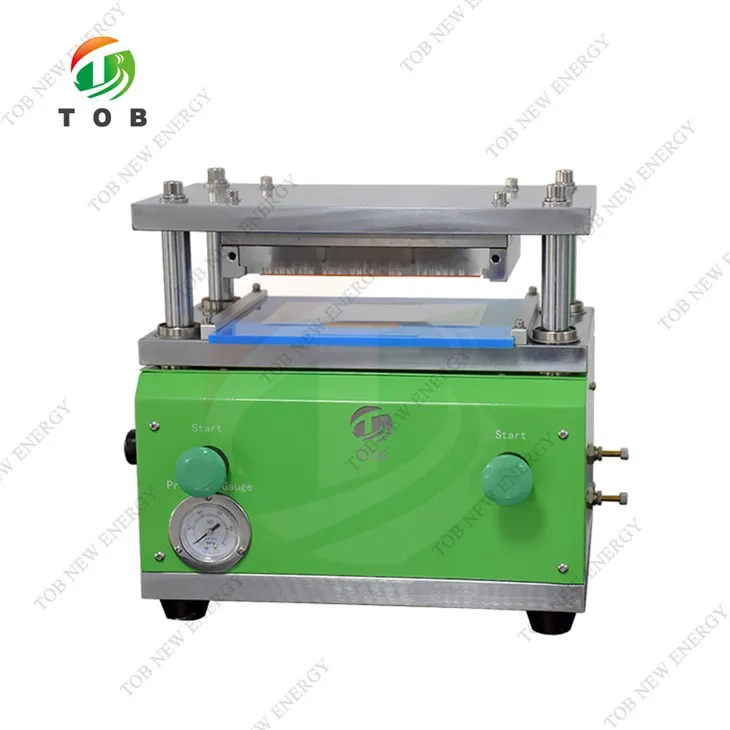

Pneimatiskais griezējs elektrodam
Maksimālais caurumošanas izmērs: L150 (ieskaitot TAB pozīciju) * W100 mm (var pielāgot atbilstoši prasībām)
Caurumošanas precizitāte: ±0,1 mm
Pneimatiskais griezējs elektrodam
Specifikācija
Pneimatiskais griezējs TOB-MC150 ir piemērots akumulatoru pozitīvo un negatīvo elektrodu, caurumošanas loksnes elektrodu griešanai ar pneimatisko metodi, un to var ievietot cimdu nodalījumā.
Galvenās iezīmes:
Loksnes tipa elektrodu padeve, naža veidne griešanai, var ievietot cimdu kastē.
Viegli nomaināms griezējs.
Ilgs kalpošanas laiks, parasta lietošana Vairāk nekā 30 000 reizes vai vienāds ar to.
Nav kvalitātes defektu, piemēram, urbumu, pulvera kritumu un iespiedumu.
Pieņem četru pīlāru struktūras, gluda un augstas precizitātes slīdēšana augšup un lejup.
Izsmalcināts izskats, viegli lietojams, drošs un uzticams, mazs izmērs.
Darba procesa apraksts:
Novietojiet elektrodu griešanas pozīcijā, pēc tam nospiediet iedarbināšanas vārstu, cilindrs iedarbina griešanas nazi, lai automātiski sagrieztu elektrodu formā, un pēc tam izņemiet elektrodu, lai pabeigtu.
Tehniskās specifikācijas
|
Modelis |
Pneimatiskais akumulatora elektrodu griezējs TOB-MC150 |
|
Vertikāls urbums |
Mazāks par vai vienāds ar 12 μm |
|
Horizontālā burzma |
Mazāks vai vienāds ar 20 μm |
|
Maksimālais caurumošanas izmērs |
L150 (ietver TAB pozīciju) * W100 mm (var pielāgot atbilstoši prasībām) |
|
Štancēšanas precizitāte |
±0,1 mm |
|
Štancēšanas spiediens |
Maks. 1T (0,5 MPa saspiests gaiss) Akumulatora elektroda caurumošana ieteicamais spiediens 500Kg |
|
Insults |
35 mm |
|
Kompresēts gaiss |
0,5 MPa Ja to ievieto cimdu nodalījumā, izmantotā gāze ir tāda pati kā cimdu nodalījumā. |
|
Izmērs (L*W*H) |
350 * 230 * 300 mm |
|
Svars |
32 kg |
|
Garantija |
Viena gada ierobežota garantija un mūža atbalsts |
