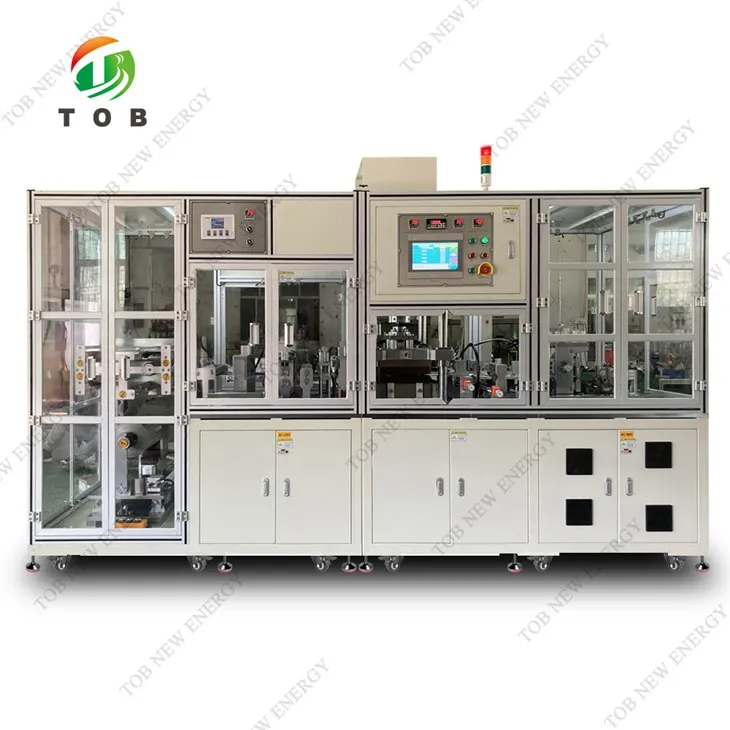

Automātiska maisiņu šūnu korpusa formēšanas mašīna

Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine
Automatic Pouch Cell Case Forming Machine

Automātiska maisiņu šūnu korpusa formēšanas mašīna

1. Modelis: TOB-ACK-400
2. Kopējie izmēri:: apmēram L3200 * W1000 * H2000 (MM)
3. Maksājuma termiņš: L/C, D/AD/P, T/T, kredītkarte, Western Union
4.Pielietojums: maisiņu šūnu apvalka veidošanai
5.MOQ:1 komplekts

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

L350mm * W200mm automātiska maisiņu šūnu korpusa formēšanas mašīna

Produkta video

Specifikācija

Iekārtu ievads

Iekārta galvenokārt aizpilda alumīnija laminētas plēves ruļļa manuālas padeves, automātiskās korekcijas, putekļu noņemšanas ar otu, statiskās noņemšanas, priekšsildīšanas pirms štancēšanas, caurumošanas, velmēšanas abās pusēs, augšējo griešanas, atkritumu un gatavās produkcijas atsevišķas savākšanas uc funkcijas. .

Iekārtu darbplūsma

Manuālā padeve → Savienojuma platforma → Spriegojuma kontrole → Putekļu noņemšana → Statiskā noņemšana → Caurumošana → Ritošā griešana → Servo vilkšana → Šķērsgriezuma mehānisms → Gatavo izstrādājumu savākšana

Kopējā struktūra

Kopējie izmēri: apmēram L3200 * W1000 * H2000 (MM), augšējais vāks ir noņemams, un augstums pēc noņemšanas ir 1920 mm.

Lieta	Specifikācija
Modelis	TOB-ACK-400
Štancēšanas režīms	Viena veidne caurdur vienu maisiņa šūnu
Barošanas režīms	Padeve ruļļos, automātiskā korekcija, motora attīšana, spriegojuma kontrole.
Alumīnija laminētas plēves izmērs	Platums mazāks vai vienāds ar 350 mm, iekšējais diametrs: 3 collas, ārējais diametrs ＜ 450 mm
Sprieguma kontrole	Alumīnija laminētas plēves spriegojuma kontrole ir elektrisks proporcionāls vārsts plus zemas berzes cilindrs un potenciometrs, kas apvienots ar servomotoru, lai kontrolētu spriegumu.
Izlādes režīms	teknes izvadīšana (atkritumu materiāli tiek savākti atsevišķi), izņemti manuāli no materiālu kastes.
Precīzs štancēšanas dziļums	± {0}},1 mm (četri stūri), skārienekrāns var iestatīt precizitāti līdz 0,01 mm
Kopējā caurumoto izmēru precizitāte	±0,15 mm (veidnes izmēra un klīrensa garantija)
Maksimālais alumīnija laminētas plēves izmērs	L350mm * W200mm
Štancēšanas dziļuma regulēšana	Pievienojiet veidnei blīves (servo regulē veidnes caurumošanas dziļumu)
Perforatora spiediena diapazons	3T
Štancēšanas modelis	Servo štancēšana
Pelējuma mūžs	1 miljons reižu
Perforētās lietas izskats	Stūri ir gludi bez grumbām un caurumiem, un virsma ir gluda bez ieliektiem izliektiem bedrēm, skrāpējumiem, plaisām utt.
Transporta režīms	Servo transportēšana (iestatīts skārienekrānā)
Precīzs transports	±0,1 mm
Šķērsgriezēja režīms / pozīcijas regulēšanas režīms	Griešana / servo regulēšana (iestatīts skārienekrānā)
Precīza griešana	±0,2 mm
Griezēja (volframa tērauda) kalpošanas laiks	1 miljons reižu (labojams)
Veidnes nomaiņas laiks	1-2h
Ražošanas jauda	Lielāks vai vienāds ar 10 ppm (viena veidne caurdur vienu maisiņa šūnu)
