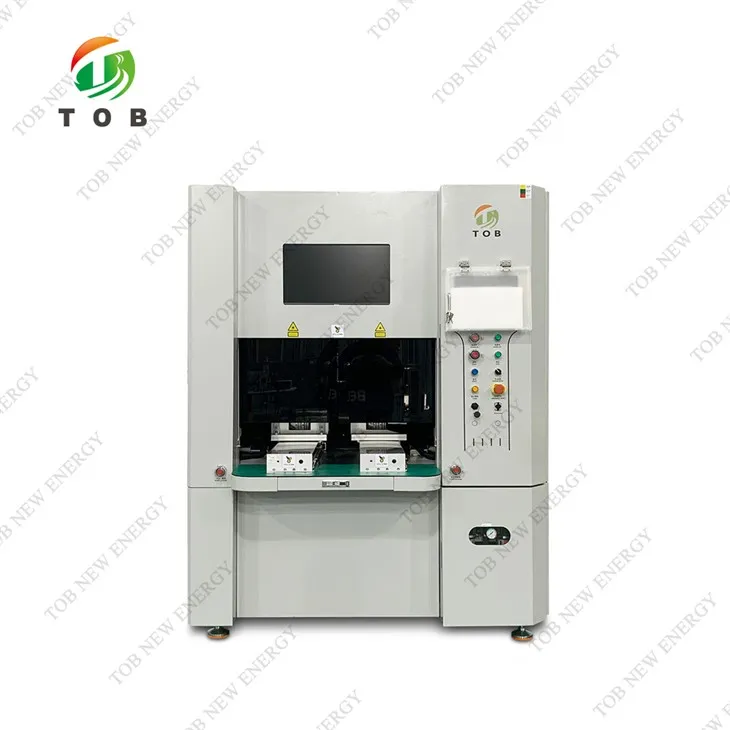

Prizmatiskas šūnas lāzera metināšanas sistēma

Modelis: TOB-1LP-2000-CWS
Šī TOB-1LP-2000-CWS lāzera metināšanas sistēma ir piemērota prizmatisko šūnu metināšanas un piepildīšanas caurumu metināšanai.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

Prizmatiskas šūnas lāzera metināšanas sistēma

Produkta video

Specifikācija

Šī TOB-1LP-2000-CWS lāzera metināšanas sistēma ir piemērota prizmatisko šūnu metināšanas un piepildīšanas caurumu metināšanai. Šī lāzera metināšanas sistēma ir piemērota prizmatiskai šūnu laboratorijai un ražošanai. Sistēma pieņem IPG lāzeru, CCD redzes sistēmu, putekļu kolektoru, dzesētāju utt.

Projektēšanas efektivitāte	＞ 1ppm
Ienest	Vienas reizes caurlaides ātrums ir lielāks vai vienāds ar 98%, galīgais caurlaides ātrums ir lielāks vai vienāds ar 99,3%(ienākošais materiāls, lai izpildītu tehnoloģiju.Rotokola prasības, manuāla darbība, lai izpildītu tehnisko protokola prasības, bez kvalifikācijas, ko izraisa tikai aprīkojums)
Neveiksmju līmenis	Mazāk vai vienāds ar 2% (tikai aprīkojums)
Izskats	Skatiet klienta sniegtos krāsu paraugus

Apstrādāt	Ierīces sistēmas nosaukums	Galvenās sastāvdaļas	Specifikācija	Piezīmēt	Skaitlis
Augšējā vāciņa pirms vilkšanās un pilna metināšanas un aizpildīšanas ostas lāzera metināšana	Augšējā vāciņa pirms vilkšanās un pilna metināšanas un aizpildīšanas ostas lāzera metināšanas mašīna	Turpina lāzeru	TOB-LP-1500S	Ipg	1
		Lāzera metināšanas galva	TOB-SWH-2000
		Ūdens dzesēšanas mašīna	TOB-CH-2000		1
		Dūmu putekļu noņemšana	TOB-FH-20B		1
		Metināšanas mehānisms	Pielāgota 3 ass		1
		CCD vīzija	Paraža		1
		Metināšanas armatūra šūnas augšējā vāka (saderīgs priekšvēstnesis)	Paraža		1
		Metināšanas diksējums šūnu aizpildīšanai ostas metināšanai	Paraža		1
		Šūnu pārneses montāža	Pielāgots 1 aksi		2
		Skapja montāža	Paraža		1
		Kontroles montāža	Paraža		1
		Programmatūra	Paraža		1
Barošanas avots	Barošanas avots	Enerģijas sadales skapis	Paraža		1
Barošanas avots	Barošanas avots	Kabeļu tilts	Paraža	30m	1

Šī lāzera metināšanas sistēma galvenokārt tiek izmantota, lai realizētu automātisko lāzera metināšanu, iepriekšēja montāžu un pilnīgu metināšanu starp augšējo pārsegu un lietu, kas piepilda arī strāvas akumulatora portu. Darbības laikā ierīcei nav atļauts nodarīt bojājumus, piemēram, skrāpējumus akumulatora virsmai vai iekšpusei.

Iekārtas lielums: 1,6 m (l) x1.5m (w) x2,5 m (h)

Uzstādīšanas nosacījumi

Priekšmets	Izmantojot daudzumu/parametru
Barošanas avota prasības	Trīs fāze 380 V ± 5%/50Hz nominālā jauda: mazāka vai vienāda ar 21kW Nominālā strāva: mazāka vai vienāda ar 36a
Gāzes piegādes pieprasījums	CCOMPRESSED AIR: spiediens 0,5-0,7MPA Slāpeklis: spiediens 0,3-0,7 MPa
Vides prasības	Temperatūra: 0–45 grāds Mitrums: mazāks vai vienāds ar 90%
