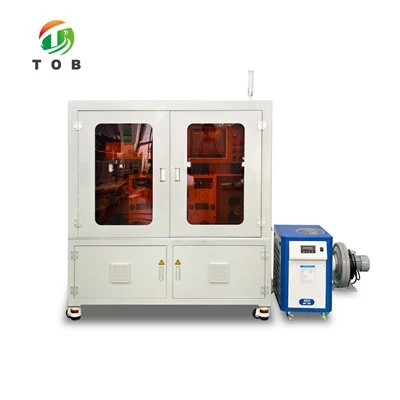

Vara folijas lāzera urbjmašīna

Modelis: TOB-F200W-T3
TOB-F200W-T3 ir ritošā vara folijas lāzera urbjmašīna ar trim 200 W šķiedru lāzeriem un trim 100 x 100 mm skenēšanas lauka lēcām. Tam ir līdz 300 mm plata un 10 μm bieza folija, tā saglabā cauruma diametru un urbuma soli līdz ±0,01 mm, kā arī koriģē tīkla pozīciju ar 1 ms reakciju.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

Xiamen TOB New Energy Technology Co., Ltd. ir viens no uzticamākajiem vara folijas lāzera urbšanas iekārtu ražotājiem un piegādātājiem Ķīnā. Laipni lūdzam mūsu rūpnīcā iegādāties augstas kvalitātes vara folijas lāzera urbšanas iekārtu par konkurētspējīgu cenu. Ja jums ir kādi jautājumi par sadarbību, lūdzu, rakstiet mums pa e-pastu.

Vara folijas lāzera urbjmašīna

Specifikācija

Produkta pārskats

TOB-F200W-T3 ir vara folijas lāzera urbjmašīna, kas paredzēta litija jonu akumulatora strāvas savācēja folijām. Optiskais komplekts ir trīskāršs, nevis ar vienu galvu: trīs 200 W šķiedru lāzeri, trīs ātrdarbīgi augstas precizitātes skenējošie galvanometri un trīs 100 × 100 mm skenēšanas lauka objektīvi, kas darbojas 300 × 300 mm urbšanas diapazonā uz 320 x 320 mm platformas. Vara folija līdz 300 mm plata un līdz 10 μm bieza tiek apstrādāta uz 3 collu attīšanas un attīšanas vārpstām ar automātisku uztīšanu līdz maksimālajam ruļļa diametram 300 mm.

Iekārta ir balstīta uz tīkla apstrādi, tāpat kā ap lāzeru. Korekcijas sistēma notur folijas pozīciju ±0,2 mm ar 1 ms reakciju, un kopējā korekcijas precizitāte ir norādīta kā ±0,15 mm, ko ražotājs attiecina uz izejmateriāla malu regularitāti. Gan attīšana, gan attīšana darbojas ar servomotoriem ar ātru iespīlēšanu un parametriem, kas iestatīti uz 4,3 collu skārienekrāna, savukārt operatora stacija ir Windows 10 dators ar vismaz 12,4 collu monitoru. Urbšanas garums tiek iestatīts skārienekrānā, lai iekārta pati apstātos garuma beigās.

Tehniskās specifikācijas

1. Lāzersistēmas konfigurācija

Vienums	Specifikācija	Zīmols	Daudzums (komplekti)
Lāzera avots	Šķiedru lāzers / jauda: 200W	/	3
Lāzera skenēšanas galvanometrs	Liels ātrums, augsta precizitāte	Saipusen	3
Lāzerskenēšanas lauka objektīvs	100*100mm	JGZOE	3

2. Galvenie veiktspējas parametri

Parametrs	Vērtība
Mašīnas izmēri	Aptuveni . 500mm × 1000 mm × 1600 mm
Funkcija	Vara folijas urbšana
Mitrums / temperatūra	5-50 grādi / 10-90%
Mašīnas troksnis	Zem 60dB
Vara folijas materiāla platums	Mazāks vai vienāds ar 300 mm
Vara folijas materiāla biezums	Mazāks vai vienāds ar 10 μm
Urbšanas ātrums	Aptuveni . 100 μm: 0,013/min; 200 μm: 0,016/min; 500 μm: 0,085/min (atkarībā no faktiskā cauruma konstrukcijas)
Cauruma diametra precizitāte	± 0,01 mm
Cauruma piķa precizitāte	± 0,01 mm
Malu korekcijas precizitāte	± 0,2 mm
Malu korekcijas kontrole	Atbilde 1ms
Kopējā korekcijas precizitāte	± 0,15 mm (attiecībā uz izejmateriāla malu regularitāti)
Vara folijas ruļļa diametrs	Mazāks vai vienāds ar 300 mm
Mašīnas darbības režīms	Automātiskā uztīšana (maksimālais ruļļa diametrs 300 mm)
Attīt vārpstas diametru	3 inch
Attīšanas vārpstas diametrs	3 inch
Lāzera urbšanas diapazons	300 mm × 300 mm
Urbšanas platformas izmērs	320 mm × 320 mm
Lāzera enerģija	200W
Lāzera dzīve	Vairāk par vai vienāds ar 100 000 stundām (bez apkopes)
Darbības interfeiss	Skārienekrāns 4,3 collas
Papildu ievades ierīce	Komplektācijā iekļauts Windows 10 dators, monitors, kas ir lielāks par 12,4 collas vai vienāds ar to

3. Mehāniskās un elektroniskās funkcijas

Nē.	Funkcija
1	Iekārtai ir skaidra trīskrāsu statusa indikatora gaisma un skaņas un vizuāla trauksmes funkcija
2	Darbagalds ir aprīkots ar manuālām, automātiskām, pauzes un avārijas apturēšanas pogām
3	Pēc nopietnas iekārtas kļūmes iekārta tiek izslēgta un restartēta, un iekārta atgriežas sākotnējā stāvoklī
4	Manuālais un automātiskais režīms tiek pārslēgts ar pogu
5	Attīšanas un attīšanas stacijas var ātri nostiprināt
6	Gan attīšanai, gan attīšanai tiek izmantoti servomotori, un vadības parametri tiek iestatīti skārienekrāna saskarnē
7	Urbšanas garums tiek iestatīts skārienekrānā; kad iekārta sasniedz iestatīto garumu, tā automātiski apstājas un rada skaņas un vizuālu trauksmi ar uzvedni skārienekrāna saskarnē
8	Automātiskajā režīmā visa ruļļa urbšanai: kad atritināmais rullis beidzas, iekārta pēc aizkaves apstājas un dod skaņas un vizuālu trauksmi ar uzvedni skārienekrāna saskarnē; var iestatīt aizkaves laiku
9	Urbšanas gružus savāc atkritumu savākšanas kastē; katra cauruma forma ir konsekventa, tiek noņemti 99% gružu, un tie nelīp pie materiāla
10	Skārienekrāna sākumlapā tiek parādīts urbtā ruļļa garums mm ar displeja kļūdu ± 2 mm
11	Mašīnas parametrus var atsaukt grupās; grupu nosaukumus var rediģēt un saglabāt
12	Iekārtai ir dūmu nosūkšana un putekļu nosūkšana
13	Ja lāzers darbības laikā nepārtraukti neizstaro gaismu, iekārta apstājas un rada skaņas un vizuālu trauksmi
14	Ķēdē izmantotās sastāvdaļas atbilst CE standartiem
15	Mašīnas pēdās tiek izmantoti Fuma ritentiņi
