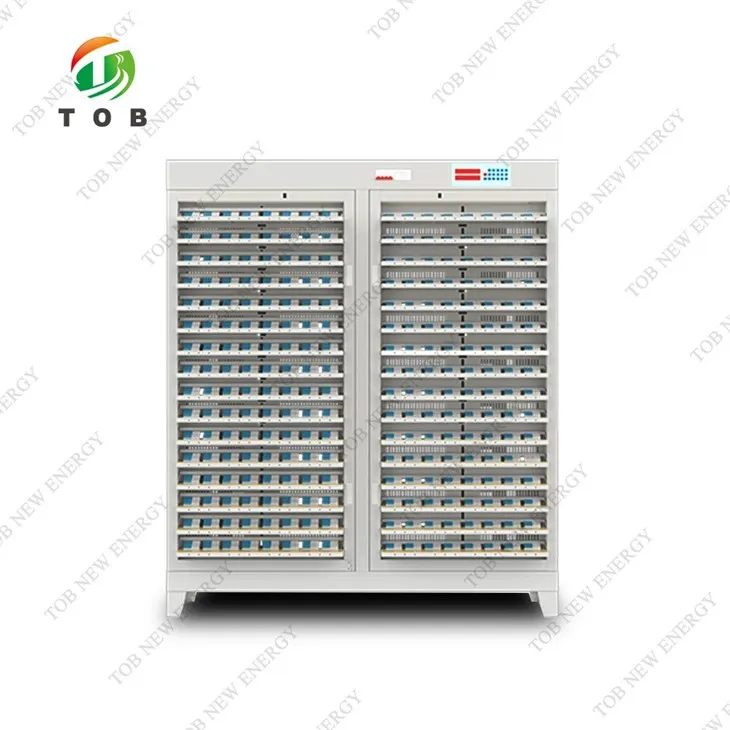

5V5A maisiņu šūnu uzlādes iekārta

Modelis: TOB-HF256-5D
Šī 5V1A uzlādes un izlādes iekārta galvenokārt sastāv no datora, sakaru saskarnes un akumulatora formēšanas skapja. Akumulatora formēšanas skapis sastāv no plāksnes korpusa, ieskaitot skavu un skavas plāksni, pastāvīgu strāvu, pastāvīga sprieguma avotu, vienas mikroshēmas mikrodatoru un vadības paneli.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

5V5A maisiņu šūnu uzlādes iekārta

Specifikācija

Produktu attēli ir tikai kā atsauce, lūdzu, noteicošais

1. Pamatsastāvs

Šis aprīkojums galvenokārt sastāv no datora, sakaru interfeisa un akumulatora pārbaudes skapja. Akumulatora testēšanas skapis sastāv no armatūras un paneļa armatūras novietošanai, pastāvīgas strāvas un sprieguma avota, hostinga vadības ķēdes, paraugu ņemšanas ķēdes, mikrokontrollera un vadības paneļa.

2. Galvenā iezīme

(1) Katrs aprīkojums var nodrošināt pastāvīgu strāvu, pastāvīgu sprieguma uzlādi un pastāvīgu strāvas izlādi 256 elementiem, kas atrodas sprieguma diapazonā.

(2) Pastāvīgas strāvas un nemainīga sprieguma barošanas avots, pastāvīga strāva uz pastāvīgu spriegumu bez trieciena, īpaši piemērots litija jonu akumulatora uzlādes prasībām

(3) Ierīce izmanto AVR vienas mikroshēmas datoru kā vadības centru un sadarbojas ar perifērijas paraugu ņemšanas ķēdi, kuru var vadīt ar augšējo datoru. Savienojot ar datoru, var saglabāt visu kanālu pilnu uzlādes un izlādes līkni vai arī to var atdalīt no augšējā datora un vadīt ar vadības paneli. Pastāvīgas strāvas pastāvīga sprieguma uzlāde, pastāvīgas strāvas izlādes pārbaude, šķirošana pēc laika utt.

(4) Katram akumulatoram ir savs neatkarīgs pastāvīgās strāvas un pastāvīga sprieguma avots, un pašizveidojošā cilpa neietekmē viena otru.

(5) LED ir uzstādīts uz katra no akumulatora stiprinājumiem kā darbības stāvokļa displejs, un, kad izlāde ir pabeigta, to var izmantot, lai norādītu akumulatora jaudas šķirošanu.

(6) Katra akumulatora sprieguma noteikšana reāllaikā, uzlādes laikā, pirmā pastāvīga strāvas uzlāde, kad akumulatora spriegums sasniedz iestatīto vērtību, tas vienmērīgi pāries uz pastāvīga sprieguma uzlādi, kad ir izpildīts iestatītais laiks vai strāvas izbeigšanas nosacījums, uzlāde beidzas. Kad pastāvīgā strāva ir izlādējusies, kad akumulatora spriegums ir zemāks par iestatīto vērtību, izlāde beidzas un iedegas atbilstošais akumulatora indikators.

(7) Izmantojot izslēgšanas aizsardzības funkciju, sākotnējā darbplūsma var turpināt darboties pēc strāvas atslēgšanas

(8) Augšējais dators var iestatīt 32 darba soļu parametrus un 256 ciklus. Katrs augšējais dators var savienot no 1 līdz 15 vienas mikroshēmas mikrodatoru sistēmas komplektiem (ieteicams mazāk par 10 komplektiem)

(9) Atbalsta programmatūras funkcijas

① Izmantojiet grafisko darbības interfeisu, lai parādītu datus, piemēram, katra akumulatora spriegumu, strāvu, laiku un ietilpību, kā arī atbilstošo darba statusu un neparastus apstākļus dažādās krāsās.

② Patvaļīga segmentēta akumulatora jaudas indikācija (līdz 100 segmentiem)

③ Datu punktus var reģistrēt atbilstoši mainīgajiem sprieguma, strāvas un laika apstākļiem, lai izveidotu pilnīgus uzlādes un izlādes līknes datus, un līknes datu punktu laika intervāls ir mazāks vai vienāds ar 10 sekundēm.

④ Akumulatora šķirošanas funkcija dažādos apstākļos (ietilpība, laiks, atvērts

ķēdes spriegums, izlādes platforma utt.)

⑤ Automātisks pastāvīgas strāvas uzlādes koeficienta, jaudas zuduma, izlādes efektivitātes, vidējā sprieguma, vidējā sprieguma utt.

⑥ Operatora atļauju iestatīšana, hierarhiska darbība

⑦ Var parādīt uzlādes un izlādes līkni, cikla diagrammu

3. Tehniskais parametrs

Kanāls Nr.	256
Darbplūsmas kontroles metode	Visa kabīnes kontrole
Uzlādes modelis	Pastāvīgs spriegums, pastāvīga strāva
Uzlādes pārtraukšanas stāvoklis	Spriegums, strāva, laiks, jauda
Izlādes režīms	Pastāvīga strāva
Izlādes pārtraukuma stāvoklis	Spriegums, laiks, jauda
Paraugu ņemšanas pārbaudes cikls	Mazāks par vai vienāds ar 10 s
Sprieguma mērīšanas diapazons	0~5V,Izšķirtspēja 1mV
Akumulatora sprieguma diapazons	Uzlāde: {{0}}~4,5 V, Izlāde: 4,5 ~ 2,0 V
Pastāvīga sprieguma diapazons	3~4.5V
Sprieguma precizitāte	± ({{0}},05 procenti RD plus 0,1 procents FS)
Pašreizējais diapazons	Uzlāde:{{0}}.025-5A,Izlāde:0.025-5A,Izšķirtspēja:1mA
Pašreizējā precizitāte	± ({{0}},1 procents RD plus 0,1 procents FS)
Laika iestatīšanas diapazons	Jebkurš iestatījums 0~30000 minūšu robežās, laika vienība ir min
Laika precizitāte	Mazāks vai vienāds ar ±0,1 procentu
Sistēmas galvenā konfigurācijas prasības	Datorsistēmas minimālā konfigurācija: CPU virs P4, atmiņa virs 2G, cietā diska vieta virs 200G, EGA/VGA krāsu displejs, viens CD-ROM, viena pele, MicrosoftTM Windows XP un jaunāka versija, viens pieejams RS232 seriālo sakaru ports, Windows atbalsta printeris . Datorsistēmu nodrošina lietotājs, un mikrodatoru sistēmu skaits tiek noteikts atbilstoši faktiskajām vajadzībām.
