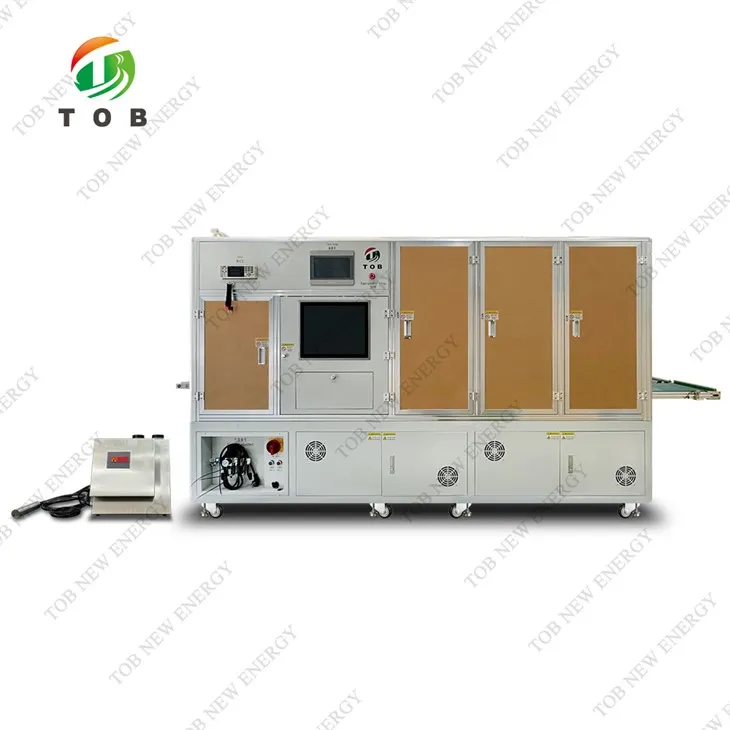

Maisiņu šūnu sprieguma vērtēšanas mašīna

Maisiņu šūnu sprieguma vērtēšanas mašīna

Šo TOB-BVG-PMC maisiņu elementu sprieguma vērtēšanas iekārtu galvenokārt izmanto, lai skenētu maisiņa elementa OCV kodu un DCIR testu. Iekārta realizē koda skenēšanu, OCV, DCIR testēšanu un maisiņu šūnas tintes drukāšanu. Šūnas svītrkods tiek skenēts ar automātisko koda skenēšanas pistoli un sasaistīts ar šūnu, šūnas iekšējā pretestība un spriegums tiek pārbaudīts ar augstas-precizitātes testa instrumentu, un šūnas testa parametri un testa laiks tiek pārraidīti uz serveri, un serveris automātiski ierakstīs saglabātos datus un atgriezīs rezultātus iekārtai, un iekārta vērtēs OK/NG atbilstoši rezultātiem.

Iekārtas pamatfunkcijas

Saskaņā ar klientu sniegtajām tehniskajām prasībām, pamatojoties uz ražošanas efektivitātes uzlabošanu un produktu ražošanas izmaksu samazināšanu, kā arī ievērojot koncepciju par šūnu ražošanas tehnoloģiju realizāciju klientiem, šī iekārta ir automātiska iekārta, kas apvieno manuālas iekraušanas un izkraušanas funkcijas, automātisku piegādi uz testa vietu, automātisku sprieguma iekšējās pretestības pārbaudi, automātisku DCIR testu, automātisku koda skenēšanu un datu mijiedarbību.

Plūsmas apraksts un iekārtas konstrukcijas izkārtojums (izmērs ir tikai atsaucei, atkarībā no faktiskā projekta)

Manuālās padeves montāžas līnija → Montāžas līnijas plūsmas virziena pārbaudes pozīcija → OCV pārbaude → DCIR pārbaude → Skenēšanas un izsmidzināšanas koda pārbaude → NG izvēle → OK montāžas līnijas izplūde (NG montāžas līnijas izplūde) → Manuāli noņemiet pārbaudīto šūnu

Iekārtas mehānisms un darbplūsma

Manuāla paplātes padeve: manuāli novietojiet testējamos produktus uz padeves līnijas, un padeves līnija padodas testēšanas pozīcijā, ņemot soļa vērtību (testēšanai tiek likta viena šūna).

Sprieguma un iekšējās pretestības pārbaude: pēc pozicionēšanas tiek sākta koda skenēšana un testēšana tiek veikta pēc datu saistīšanas. Testēšanas moduļa mehānisms pārbauda viena izstrādājuma spriegumu un iekšējo pretestību paplātē, izmantojot zondes kontaktu, un testa dati tiek augšupielādēti rūpnieciskajā datorā, lai novērtētu un uzglabātu. Pēc testēšanas pārbaudītais akumulators plūst uz aizmuguri ar tekoša ūdens jostu.

DCIR tests: pozicionēšanas mehānisms novieto paplāti un pēc tam pārbauda DCIR. Testēšanas mehānisms nospiež zondi uz cilnes, un savāktie dati tiek augšupielādēti rūpnieciskajā datorā, lai novērtētu un uzglabātu.

Izsmidzināšanas koda skenēšanas stacija: kad akumulators tiek pārvietots uz izsmidzināšanas koda skenēšanas staciju, pozicionēšanas mehānisms novietos piesūcekni, un izsmidzināšanas koda mehānisms izsmidzinās kodu. Kad izsmidzināšanas kods ir pabeigts, tas tiks skenēts un saistīts, un dati tiks saglabāti lokālajā datorā pēdējo reizi.

NG atlases stacija: kad akumulators tiek pārvietots uz NG atlases staciju, pozicionēšanas mehānisms novietos piesūcekni un pēc pozicionēšanas veic NG lēcienu, lai izvēlētos NG akumulatoru uz NG montāžas līniju. NG montāžas līnija pārvietosies par vienu pozīciju, līdz montāžas līnija būs pilna, un trauksmes signāls liks manuāli izņemt NG izstrādājumu.

Šūnu iztukšošana: pēc šūnu pārbaudes pabeigšanas pārbaudītā šūna tiek manuāli izņemta montāžas līnijas galā, lai pabeigtu testu.

Iekārtas pielāgojas ienākošajiem materiāliem un produktu specifikācijām.

Maciņu šūnu diapazons: platums 35-135 mm, augstums 60-200 mm (ieskaitot izciļņus), biezums 3,5-13,5 mm

Vakuuma diska izmēra prasības: garums L=320mm-400mm, platums W=260mm-350mm, piesūcekņa pozīcijas platums B ir lielāks vai vienāds ar 18mm

Izskata prasības vakuumformētajiem diskiem: vienāda horizontālā un vertikālā atstarpe atsevišķām bedrēm

Tehniskais parametrs

Katras sistēmas tehniskās specifikācijas

Standarta detaļu konfigurācijas tabula un neaizsargāto detaļu saraksts

Standarta daļas un galvenā konfigurācijas tabula (standarta detaļu parametrus nodrošina ražotājs)

Piezīme:

Ja iepriekš minētā zīmola komponenti nav noliktavā, mēs nomainīsim pret tās pašas klases komponentiem, neinformējot klientu, tādējādi neietekmējot piegādes laiku. Ceru uz sapratni!

Neaizsargāto daļu saraksts

Uzstādīšanas vides prasības

Patenta sertifikāts

ISO 9001

CE sertifikāts
